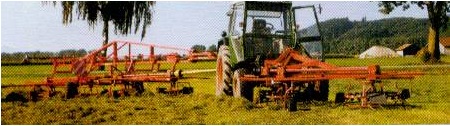

Neue Schwaderkombination

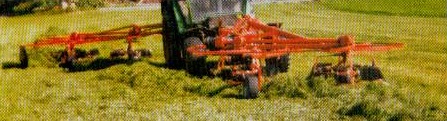

Schwader der in Front seitlich vom Schlepper das Futter hereinschwadert,

damit ein gezogener Schwader mehr Arbeitsbreite bekommt.

Räumbreite bis 3,70 Meter.

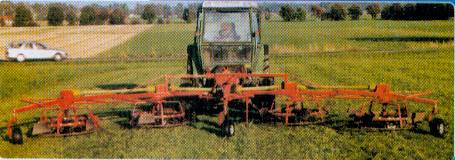

Frontmittelschwader

4 Kreisel AB bis 7,5 m hydraulisch verstellbar

mit 3 Tasträdern, vordere 2-Kreisel absteckbar. AB 4,3 m.

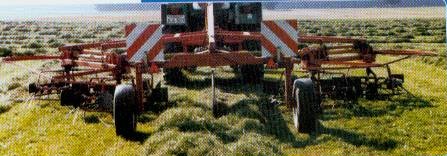

Mittelschwader gezogen

4 Kreisel einzeln, lose aufgehängt. AB bis 8m verstellbar.

Ablagebreite separat verstellbar.

Seitenschwader

für Front -, Heck und Rückwärts mit Tastrad.

AB bis 4,2 m und 5 m hydraulisch verstrellbar.

Heckseitenschwader

für kombiniertes Schwaden mit Tastrad hydraulisch schwenkbar.

(Dreipunktanbau) AB bis 8 m verstellbar.

Seitenschwader 4 Kreisel gezogen

AB bis 8 m hydraulisch verstellbar.2 x 2 Kreisel mit Tasträdern einzeln frei beweglich am Rahmen aufgehängt, für beste Bodenanpassung. Deichsel hydraulisch verstellbar für Schwaden hinter dem Schlepper oder seitlich, damit das Futter nicht überfahren wird. Kombiniert mit Frontseitenschwader mit AB bis 11 m Schwaden. Seitenschwader kann auch einzelne Schwaden ablegen.

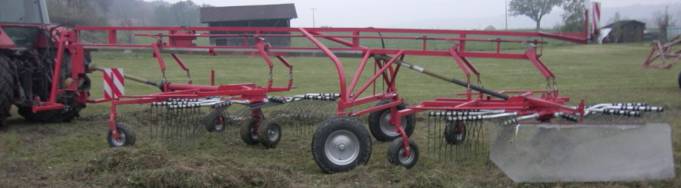

Seitenschwader mit Tragrahme und Achse in der Mitte. Dieser ist an den Unterlenker angehängt. Am Schwenkbock befindet sich 2 Getriebe um den Schwader 90 Grad einzuschlagen ohne Abwinkelung der Zapfwelle. Unter dem Tragrahmen vor und hinter der Achse sind die zwei Kreiselschwader. Die Kurvenbahn läuft in ÖL und ist zusätzlich von oben auf beiden Seiten verstellbar. Das robuste Getriebe hat 11 Arme mit einem Durchmesser von 3m. Die robuste gekröpften Zinkenarme haben 6mm Wandstärke und jeweils 4 Zinkenpaare mit 67cm Länge. Im Kreiselinneren ist ein durchdrehbare, höhenverstellbares Zwillingsrad 16/650-8. Die Achse befindet sich vor dem Schwader : und hat zugleich zwei Tasträder seitlich, dieses gibt auch am Hang ein exakte Bodenführung. Die am Rahmen befindlichen Schwenkarme sind mit Ketten am Schwader verbunden zur besten Bodenanpassung. Ein Gestänge mit Hydraulikzylinder hebt die beiden Schwader waagerecht 50cm aus. Die Achse ist hydraulisch gelenkt und ermöglicht stufenlose Breite beim Schwadern. Auf zwei einzelne Schwaden ist in einer Sekunde umgestellt. Die Bauhöhe der Maschine ist 1.8m. Durch diesen niedrigen Schwerpunkt ist ein umkippen unmöglich.
